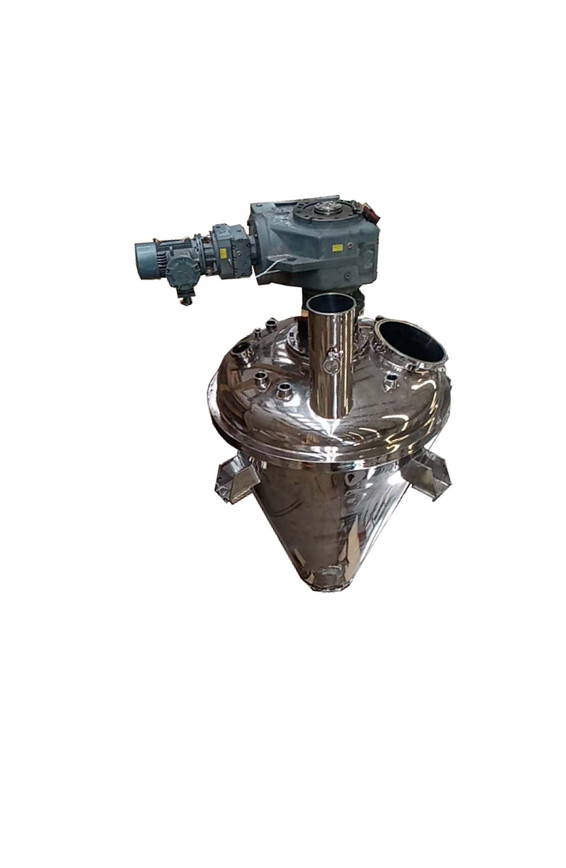

锥形螺带真空干燥器是一种集干燥、粉碎、减压蒸留、混粉为一体的高效多功能全密闭立式真空干燥设备。它的干燥效率是同等规格“双锥回转真空干燥机”1-2倍。
工作原理
由加热锥体设有加热夹套，热源为热水、导热油或低压蒸汽，从而使锥体内壁保持温度。变频调速电机经平行斜齿轮减速机，驱动单螺带搅拌器旋转，带动物料沿锥型筒旋转并自下而上提升，物料到达至高点后由重力和惯性作用，自动流向旋涡中心回到锥型筒体底部，整个过程使物料在锥型筒体内强制加热，相对对流、掺混，热量在物料中相互扩散，使物料不规则往复运动，完成物料同单螺带和筒壁表面进行高频率传热交换，在短时间内达到加热干燥的效果。从而使物料内部水份不断蒸发，在真空泵的作用下，水蒸汽由真空泵引出，如须回收液体可加冷凝器、回收液储罐回收。干燥完成后，打开下部的出料阀出料。
性能特点:适用性强，结合本公司特殊干燥工艺，能适应粘度大、热穿透性差，易滚球、易抱团成块物料的干燥。生产能力大，:装料量大，最大可达到容器有效体积80%。干燥效率高:有效传热面积大，是容器内面积1.4倍，物料在容器内呈螺旋提升，再沿主轴呈涡流下降，在分散运动中均匀有效受热，机头高真空与机底同温高速气流同向结合，高效带走物料的溶剂，双通道真空管口，防止真空堵塞，降低阻力，提高抽气速率。不破坏物料品行:对热敏性、品行要求高的物料不产生破坏。干燥过程全密封充氨气保护生产、无交叉污染、洁净度高，安全等级高。搅拌器与容器壁之间间隙小，可有效防止物料粘结在容器壁表面，满足无菌原料药生产要求，可选配在线SIP和CIP及在线无菌取样，与上下工序密封连接，整个生产流程密封生产，满足新版GMP生产要求。
|
名称规格 |
50 |
100 |
200 |
500 |
1000 |
1500 |
2000 |
3000 |
|
全容积(L) |
50 |
100 |
200 |
500 |
1000 |
1500 |
2000 |
3000 |
|
工作容积(L) |
35 |
70 |
140 |
350 |
700 |
1000 |
1400 |
2100 |
|
电机功率(KW) |
1.1 |
1.5 |
2.2 |
4 |
5.5 |
7.5 |
15 |
18.5-22 |
|
搅拌转速(rpm) |
9-18 |
6-11 |
||||||
|
工作温度(℃) |
40-140 |
|||||||
|
外形尺寸(mm) |
100*650 *1580 |
1200*800 *2100 |
1300*950 *2600 |
1600*1200 *3400 |
2000*1500 *4850 |
2200*1800 *5500 |
2500X2000 *6250 |
3000*2800 *6800 |
支持非标定制！
